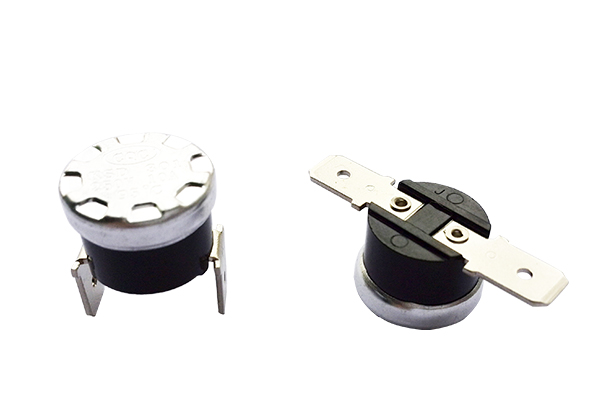

KSD301 without bracket temperature switch

H31系列温控开关应用领域
(1) 饮水机、电热水壶、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机等电热器具。
(2) 办公设备
(3) 汽车座位加热器、汽车防冻器
Contact136-8616-7127
Buy now

KSD301突跳式温控器工作原理:

KSD301系列温控开关品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。

KSD301系列温控开关应用领域

(1)饮水机、电热水壶、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机等电热器具。

(2)办公设备

(3)汽车座位加热器、汽车防冻器

H31系列温控器技术参数

(1)电气参数:

1)CQC、TUV、UL、CUL AC250V 50~60Hz 5A / 10A / 15A(阻性负载)

2)UL AC125V 50Hz 15A(阻性负载)

(2)动作温度范围:0-300℃(任选),温度精度:±2 ±3 ±5 ±10℃

(3)回复与动作温度差:8~100℃(任选)

(4)接线方式:插端子250#(弯0~90°可选);插端子187#(弯0~90°可选,厚度0.5、0.8mm可选)

(5)使用寿命:≥ 100,000次

(6)电气强度:AC 50Hz 1800V历时1min,带电金属部件与非带电金属部件之间无闪烁,无击穿

(7)接触电阻:≤50mΩ

(8)绝缘电阻:≥100MΩ

(9)接点形式:常闭型:温度上升,触点断开,温度下降,触点接通;
            常开型:温度上升,触点接通,温度下降,触点断开

(10)外壳防护等级:IP00

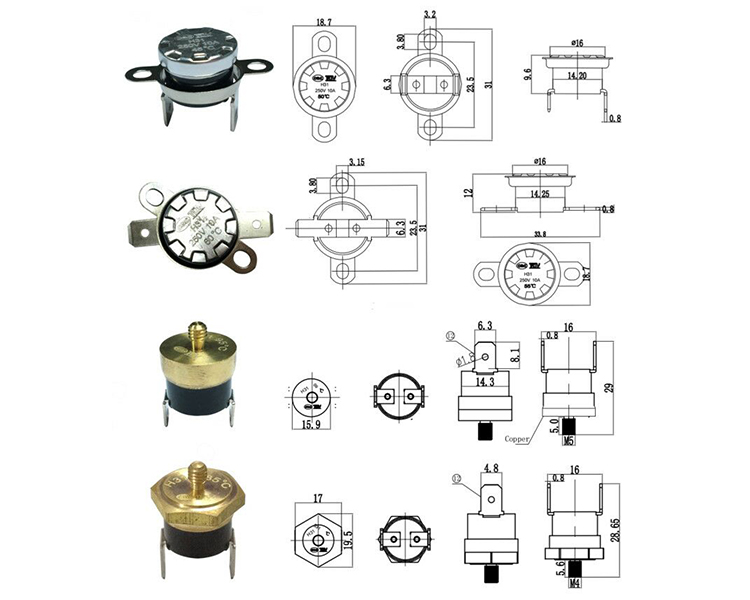

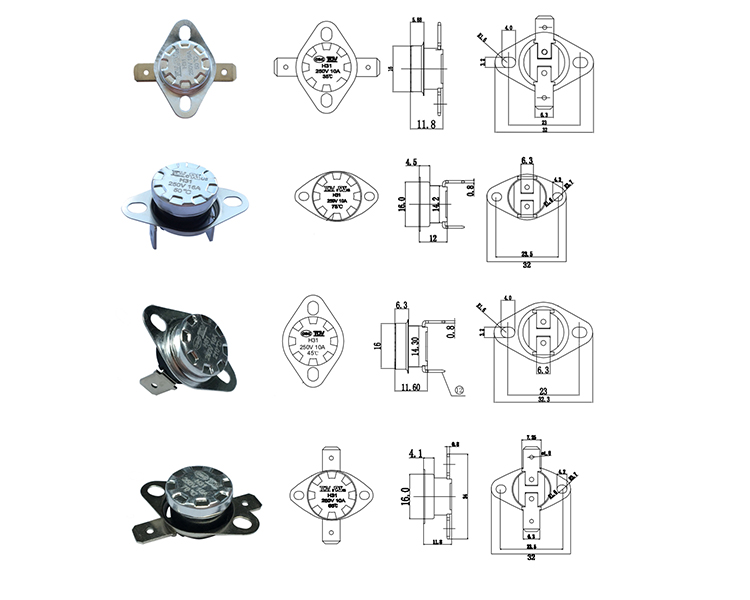

KSD301系列温控开关安装方式:

安装普通活动环,安装小圆活动环,安装平板活动环,带安装孔普通大铝盖,带安装孔加长铝盖。

KSD301系列温度开关竞争优势

(1)性能稳定(2)精度高(3)体积小、量轻(4)可靠

(1)接地方式:通过温控器金属外盖与设备接地金性高、寿命长(5)对无线电干忧小(6)不拉弧

KSD301系列温控器注意事项属部件相连。

(2)采用接触感温式安装时,应使金属盖面贴紧被控器具的安装面,为确保感温效果,应在  感温表面涂上导热硅脂或其它性能类似的导热介质。

(3)安装时不可把盖面顶部压塌、松动或变形,以免影响性能。

(4)不能让液体渗入控温器内部,不得使外壳出现裂纹,不得随意改变外接端子的形状。

(5)产品在不大于5A电流的电路中使用,应选择铜芯截面为0. 5-1㎜2导线连接;不大于10A电流的电路中使用,应选择铜芯截面为0.75-1.5㎜2导线连接。

(6)产品应在相对湿度小于90%,环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。

(7)使用过程不能折弯接线端子,否则将影响电气连接的可靠性

KSD301的标准动作和复位温度表

1.动作温度和复位温度可根据客人的要求定制。

2.以下为自动复位产品标准动作和复位温度对照表,手动复位无复位温度。



动作温度

复位温度

动作温度

复位温度

动作温度

复位温度

-20℃+-5℃

5℃+-5℃

95℃+-5℃

80℃+-5℃

205℃+-5℃

175℃+-10℃

-15℃+-5℃

5℃+-5℃

100℃+-5℃

80℃+-10℃

210℃+-5℃

180℃+-10℃

-10℃+-5℃

5℃+-5℃

105℃+-5℃

85℃+-10℃

215℃+-5℃

185℃+-10℃

0℃+-5℃

-10℃+-5℃

110℃+-5℃

90℃+-10℃

220℃+-5℃

190℃+-10℃

5℃+-5C

-5℃+-5℃

115℃+-5℃

95℃+-10℃

225℃+-5℃

195℃+-10℃

10℃+-5℃

0℃+-5℃

120℃+-5℃

100℃+-10℃

230℃+-5℃

200℃+-10℃

15℃+-5℃

5℃+-5℃

125℃+-5℃

105℃+-10℃

235℃+-5℃

205℃+-10℃

20℃+-5℃

5℃+-5℃

130℃+-5℃

110℃+-10℃

240℃+-5℃

210℃+-10℃

25℃+-5℃

10℃+-5℃

135℃+-5℃

115℃+-10℃

245℃+-5℃

215℃+-10℃

30℃+-5℃

15℃+-5℃

140℃+-5℃

120℃+-10℃

250℃+-5℃

220℃+-10℃

35℃+-5℃

20℃+-5℃

145℃+-5℃

125℃+-10℃

255℃+-5℃

225℃+-10℃

40℃+-5℃

25℃+-5℃

150℃+-5℃

130℃+-10℃

260℃+-5℃

230℃+-10℃

45℃+-5℃

30℃+-5℃

155℃+-5℃

130℃+-10℃

265℃+-5℃

235℃+-10℃

50℃+-5℃

35℃+-5℃

160℃+-5℃

135℃+-10℃

270℃+-5℃

240℃+-10℃

55℃+-5℃

40℃+-5℃

165℃+-5℃

140℃+-10℃

275℃+-5℃

245℃+-10℃

60℃+-5℃

45℃+-5℃

170℃+-5℃

145℃+-10℃

280℃+-5℃

250℃+-10℃

65℃+-5℃

50℃+-5℃

175℃+-5℃

150℃+-10℃

285℃+-5℃

255℃+-10℃

70℃+-5℃

55℃+-5℃

180℃+-5℃

155℃+-10℃

290℃+-5℃

260℃+-10℃

75℃+-5℃

60℃+-5℃

185℃+-5℃

155℃+-10℃

295℃+-5℃

265℃+-10℃

80℃+-5℃

65℃+-5℃

190℃+-5℃

160℃+-10℃

300℃+-5℃

270℃+-10℃

85℃+-5℃

70℃+-5℃

195℃+-5℃

165℃+-10℃

特殊规格可根据顾客要求制定

90℃+-5℃

75℃+-5℃

200℃+-5℃

170℃+-10℃



KSD301温度开关均通过UL,CQC,TUV及ROHS认证

UL: E487478

TUV: B150592241001 Rev.01

CQC:电木CQC15002129343

陶瓷CQC15002129356

H31无支架温度开关供应商H31无支架温度开关生产厂家
